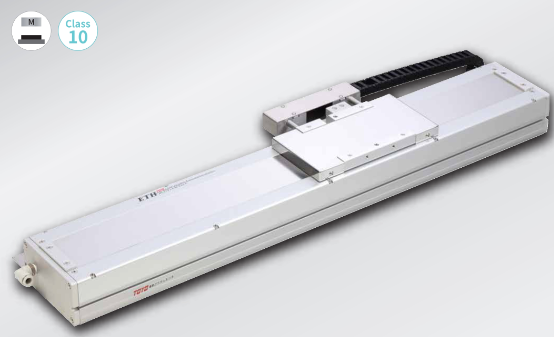

直線電機在工業生產中得到廣泛的應用，例如計算機、自動化、精確位移的機械手等方面都不能取代傳統電機產生直線運動。光柵尺在直線電機中測量系統組成精密的定位平臺，定位精度高，穩定性好，主要應用于數控機床。

 直線電機有著加減速快、遙控慣性小、靈敏度高、系統剛度高等優點。光柵尺是閉環控制系統中的測量裝置。直線電機基本依據機構要求的精度和合適的光柵尺形成閉環反饋。直線電機和光柵尺的精度大致決定了整個系統的定位精度。光柵尺是個反饋系統，如步進電機配合滾珠絲杠平臺也能添加光柵尺作為反饋。直線電機、音圈電機有必要使用光柵尺作為反饋。為實現全閉環，時不時在應用伺服電機后在機構上加光柵尺。最好選擇電機，按照機構要求的精度，選擇正確的光柵尺，形成閉環反饋。

 線性光柵尺

 光柵編碼器是常見的位置和速度傳感器，是運動伺服系統中常用的反饋元件。光柵編碼器的精度系統的性能具有重要作用。

 光柵編碼器有圓的和直的兩種，圓的叫碼板，直的叫光柵尺。根據情況，選擇正確的光柵。

 線性光柵編碼器，在挑選上，目的是為了選用分辨率、運行速度、精度。有金屬光柵尺和玻璃光柵尺，金屬光柵尺，長度不受限制，有一定的彎曲，安裝方便。玻璃光柵尺具備無金屬光柵尺那么長度無限，彎曲度無限等優點，但玻璃光柵尺在精度上高于金屬光柵尺。

 光柵尺是一種高精度線性位移傳感器，由光源、聚光鏡、光柵尺、指示光柵和硅光電池組成。光柵尺是數控機床閉環控制系統中廣泛應用的一類測量裝置。光柵尺一般是由兩張長度不同的光柵尺組成，至少長為初級光柵或光柵刻度，其安裝在機器的活動部件上，需要行程長度，短的稱為指示光柵，光柵與光源、透鏡、光傳感器安裝，安裝在機床的固定部件上。
